Okablowanie ekranowane i nieekranowane

Skrętka nieekranowana zbudowana jest ze skręconych ze sobą par przewodów i tworzy linię zrównoważoną (symetryczną). Tego typu okablowanie jest powszechnie stosowane w sieciach informatycznych i telefonicznych, przy czym istnieją różne technologie splotu, a poszczególne skrętki mogą mieć inny skręt.

Skrętka ekranowana, zastosowanie ekranowania powoduje, że sygnał przesyłany za jej pomocą w mniejszym stopniu ulega zakłóceniom zewnętrznym oraz minimalizuje emisję radiowych zakłóceń. Stosowanie przewodów ekranowanych wymaga od wykonawcy okablowania sieci znajomości zasad prawidłowego ekranowania oraz elektrycznych połączeń wyrównawczych budynku. Podstawową zasadą ekranowania jest prawidłowe uziemienie ekranu, w przeciwnym wypadku ekran zadziała jako antena odbierająca i nadająca zakłócenia, pogarszając parametry sygnału.

Każda z obydwóch metod ma swoje plusy i minusy. Poszczególne rodzaje ekranowania kabli przedstawiamy poniżej:

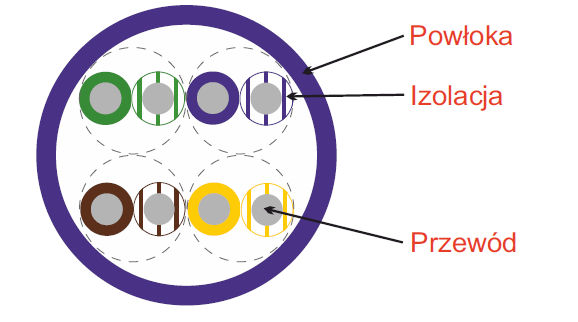

U/UTP

Kabel U/UTP(Unshielded Twisted Pair) jest najprostszym kablem nieekranowanym typu skrętka. Pod powłoką znajdują się pary bez dodatkowych warstw.

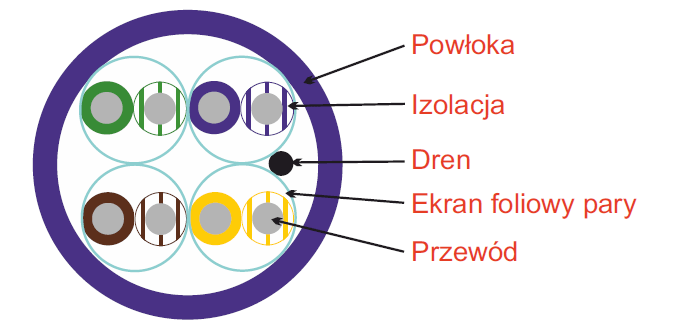

U/FTP

W przeciwieństwie do kabla U/UTP, kabel U/FTP posiada ekranowane pary, tj. każda para posiada własny foliowy ekran.

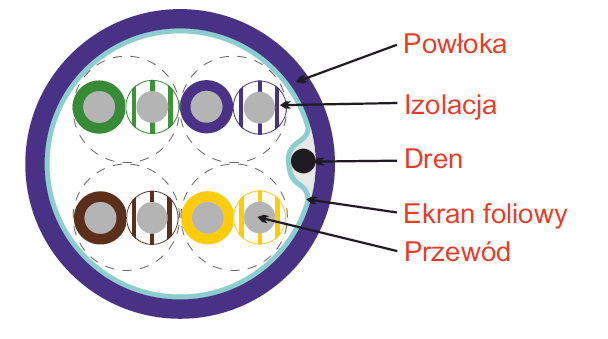

F/UTP

W przypadku kabla F/UTP folia aluminiowa jest wspólna, pojedyncza i ogólna dla wszystkich par.

F/FTP

W tym wariancie kabel posiada ogólną folię wspólną dla wszystkich 4 par oraz dodatkowe ekranowanie folią aluminiową dla każdej pojedynczej pary.

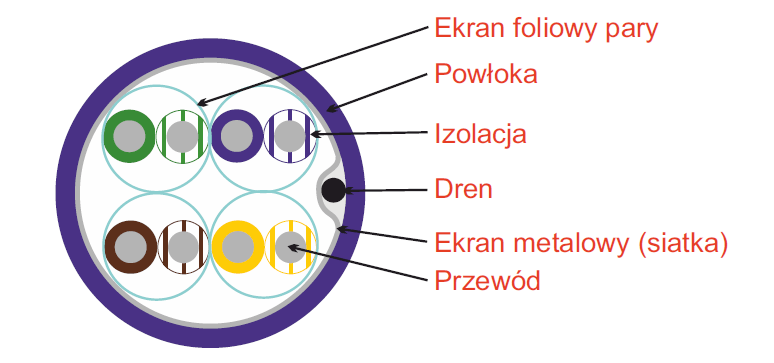

S/FTP

Kabel S/FTP posiada ekran ogólny w postaci metalowej siatki z ocynkowanych drutów miedzianych a dodatkowo każda indywidualna para również posiada ekran w postaci folii aluminiowej.

S/FTP

Ten rodzaj ekranowania posiada dwa ekrany ogólne dla wszystkich czterech par. Pierwszy ekran jest w postaci metalowej siatki z ocynkowanych drutów miedzianych, natomiast drugi ma postać folii aluminiowej.
